怎么用CAD画三维立体小鸟?

时间:2019/11/21 12:47:33

前面我们学过了怎么用CAD画鱼,今天就来学习下怎么画三维小鸟吧。具体教程如下:

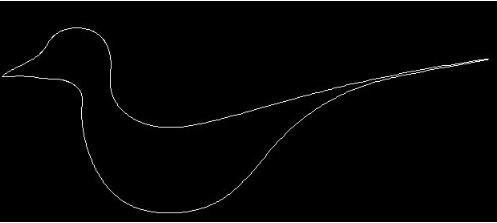

1.先画两条样线描绘出小鸟的大致轮廓。

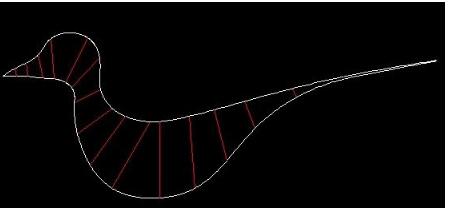

2.用画线的方式来确定截面分段数。

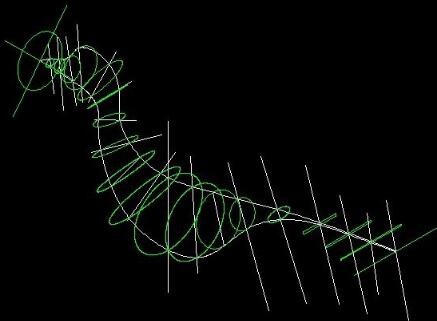

3.如图,用点、圆、椭圆、倒角矩形创建放样所需要的截面。

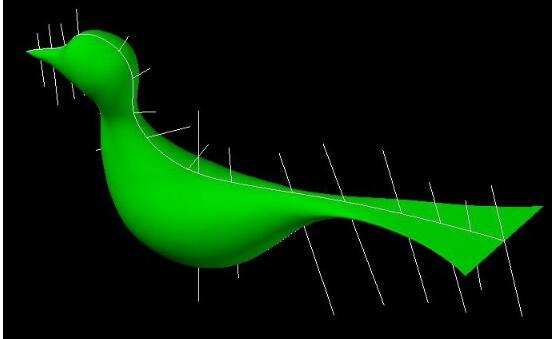

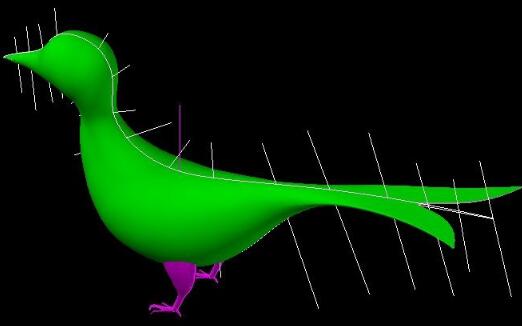

4.选择第一步中绘制的小鸟轮廓为导向线进行放样,截面依次选取上一步的点、圆、椭圆和矩形。

5.打开二维线框模式,在俯视图中画一个闭合的样条线,拉伸成实体,使其与小鸟尾部相交;并实行布尔运算删除上一步的白色实体,这样就完成小鸟的尾部形状绘制啦。

8.绘制小鸟脚的轮廓线,重复上面的操作(画线确定截面、放样),合并实体半倒角。

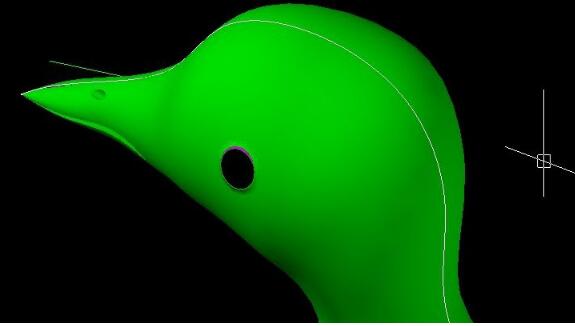

9.绘制两个同心球体抽壳并执行差集命令得到小鸟的眼睛,画一平面拉伸差集得到嘴巴,并用圆柱执行差集得到小鸟的鼻孔。

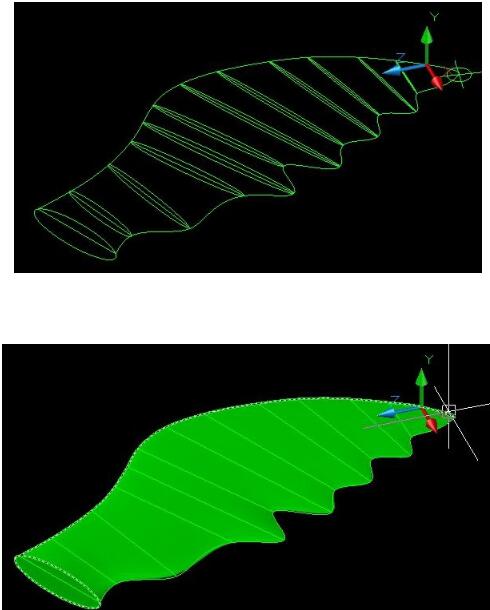

10.在俯视图中利用样条线绘制出翅膀的形状并进行分段,创建放样截面,得到翅膀的形状如下。

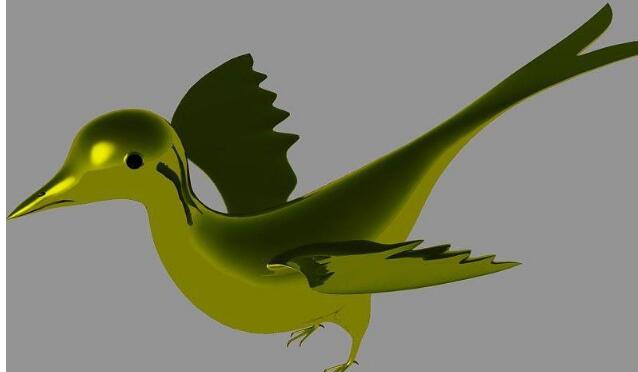

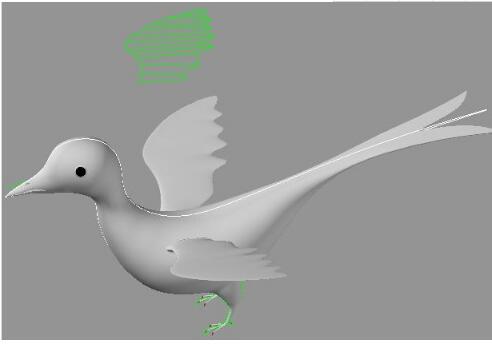

11.移动翅膀到合适的位置并执行镜像,合并实体,建模就完成啦。可以再进行渲染给小鸟涂上喜欢的颜色哦~


cad软件:www.zwcad.com
